品牌：美國VIAVI

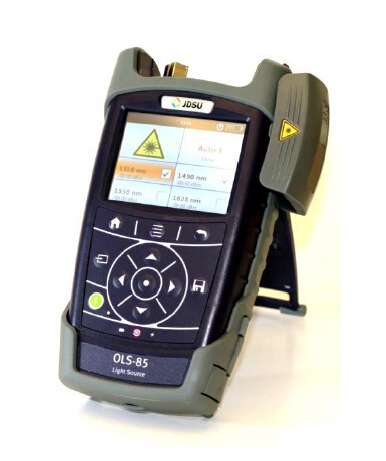

美國VIAVI激光光源OLS-85簡介
OLS-85 手持式光源是一個多用途的，緊湊的儀表，用于光纖網絡的驗證和認證。它的波長組合使長距離、城域網和接入網的鏈路損耗測試工作。同時，也適用網絡數據中心和本地網測試。
除了具備全天 24 小時的野外待機能力外， OLS-85 無論在辦公中心、生產環境和實驗室工作臺，用于維修安裝，并可以通過它的 USB 或以太網接口實現遠程操作。
可在 OLS-85 上擴展增加 P5000i 光纖檢查顯微鏡，用戶可以檢查光纖端面質量并只需按一個鍵就可全自動的判別 “ 合格 / 不合格 ” ，得到認證結果。
OLS-85 光源配合 OLP-85 光功率計時，具有 - 自動測試，避免手動錯誤，提高測試速度。自動測試功能，例如自動波長測試和多波長測試，會發送發射波長的信息給接收端，一個兼容自動測試功能的光功率計就會自動設置波長，這一功能可以同時精確測量多 4 個波長，并可實現多波長連續波測試。用戶可以在 OLP-85 上生成并保存綜合測試報告。
OLS-85 光源可以讓技術人員在任何地方使用，無論塔頂還是井下。技術人員可在功能強大和易于使用的解決方案中。
美國VIAVI激光光源OLS-85特點
● 快速、準確、準時完成工作。獨特的整合了光纖檢查和測試，自動 “ 合格 / 不合格 ” 分析
● 電池供電，野外便攜的光源。多支持 4 個波長
● 3.5 英寸彩色觸摸屏，帶有觸摸筆
● Quad 版本（ 850 、 1300 、 1310 、 1550nm ），在 850nm 波長兼容環形通量發送條件
● FTTx/PON 版本具有 1310nm 、 1490nm 、 1550nm 、 1625nm
● 擴展 P5000i 顯微鏡，自動 “ 合格 / 不合格 ” 光纖檢查分析
● 輸出功率可調
● 自動波長和多波長測試功能，可與 VIAVI 光功率計自動配合
● 在線損耗測試功能需與 OLP-85 光功率計配合
● 結實耐用，防雨設計
美國VIAVI激光光源OLS-85技術參數
|
|
OLS-85 |
OLS-85 |
OLS-85 |
OLS-85 |
|
2313/01 |
2313/22 |
2313/06 2313/26 |
2313/05 |
|
|
波長 ① |
1310/1550nm |
1310/1550/ 1625nm |
1310/1490/1550/1625nm |
MM ： 850/1300nm SM ： 1310/1550nm |
|
譜寬 |
<5 nm |
<5 nm |
<5 nm |
MM ： 50/170nm SM ： 5/5nm |
|
發送條件 |
|
|
|
環通量 EF 兼容（ 850nm ） |
|
輸出功率（設置步長 0.01dB ） |
0 to –3dBm |
–3 to –6dBm |
–3 to –6dBm |
MM ： –20 to –23dBm SM ： 0 to –3dBm |
|
穩定度 ② 15 分鐘 /8 小時 |
0.02/0.2dB |
0.02/0.2dB |
0.02/0.2dB |
0.02/0.2dB |
|
模式 |
連續波 CW ，調制，自動波長 ③ ，多波長 ③ |
|||
|
調制信號 |
270 Hz ， 1 kHz ， 2 kHz |
|||
|
電池工作時間 |
>10 小時（鋰電池） / >8 小時（堿性干電池） |
|||
|
光接口插芯類型 |
PC |
APC |
PC （ 2313/06 ） APC （ 2313/26 ） |
PC （ 50/125μm MM ） PC （ SM ） |
|
光接口適配器類型 |
可換的 SC ， FC ， ST 適配器 |
|||
① 中心波長， 850/1300/1310/1550nm ： ±20nm ； 1490/1625nm ： ±3nm 。
② 溫度： –10 to +55°C ，溫度變化 ΔT = ±0.3K ，預熱 20 分鐘。
③ 配合 OLP-3x 、 OLP-55 、 OLP-85 。
美國JDSU激光光源OLS-85通用參數
|
激光安全等級 |
Class 1 激光產品 (IEC 60825-1:2007) |
|
顯示 |
3.5 英寸彩色 LCD 觸摸屏 ， 4:3 |
|
數據存儲 |
多 5 , 000 個檢查圖像 |
|
數據讀取 |
通過 USB |
|
遠程控制 |
通過 USB 或以太網接口 |
|
光纖檢查功能 |
動態，凍結，存儲的端面圖像，自動 “ 合格 / 不合格 ” |
|
電接口 |
USB 2.0 （ 2x host ， type A ， 1 x device ， Micro-B ） |
|
電源 |
AC 適配器， 8x AA5 號堿性電池或可充電鋰電池組 |
|
供電模式 |
活躍，自動關機（可編程設置） |
|
尺寸 |
208 x 112 x 64 mm |
|
重量 |
750 g |
|
工作溫度 |
–10 to +55°C |
|
存儲溫度 |
–20 to +70°C |
美國JDSU激光光源OLS-85訂貨信息
OLS-85 光源包括：
● SmartClass Fiber 儀表主機
● SC2 軟包
● 電子版文檔 USB 存儲器，含操作手冊，技術參數表和報告軟件。
● 光接口適配器： SC 和 FC 型（可換的）
● 快速開始指南和安全說明。
● 堿性 5 號干電池 8 節。
|
描述 |
訂貨號 |
|
OLS-85 1310/1550nm ， PC |
2313/01 |
|
OLS-85 850/1300/1310/1550nm ， PC |
2313/05 |
|
OLS-85 1310/1490/1550/1625nm ， PC |
2313/06 |
|
OLS-85 1310/1550/1625nm ， APC |
2313/22 |
|
OLS-85 1310/1490/1550/1625nm ， APC |
2313/26 |
|
選項和附件 |
|
|
P5000i 數字分析顯微鏡，含 4 個檢查適配器 |
FBP-SD101 |
|
RBP2 SmartClass Fiber 專用可充電鋰電池組（ 3.7V/20W ） |
2305/90.02 |
|
PS4 交流電源適配器， 12V ， 2A |
2305/90.01 |
|
UC4 SmartClass Fiber 專用免手提載具 |
2128/01 |
|
SC2 軟包 |
2128/03 |
|
FC 型光接口適配器 |
2155/00.05 |
|
SC 型光接口適配器 |
2155/00.26 |
|
ST 型光接口適配器 |
2155/00.32 |
|
USB 電纜， USB-A 到 Micro-USB |
K807 |
