TM2300A地下管線探測儀由一臺發射機和一臺接收機構成，用于地下管線路由的定位、深度測量，長距離的追蹤以及管線絕緣故障的查找。TM2300A地下管線探測儀采用了雙水平線圈和垂直線圈電磁技術，提高了管線定位定深的目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而TM2300A型地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。

一、TM2300A地下管線探測儀主要功能：

1. 多管線的情況下目標管線的識別
2. 測定地下管線的路由
3. 測定地下管線的埋深

4.用于管線絕緣故障的查找(故障支架選配）

二、TM2300A地下管線探測儀主要特點：
1、 采用信號處理技術、集成電路元器件以達到優異的測試性能
2、 測量信號的幾種測試方法：

1) 注入法：用于有注入點的管線，如光纜監測標石上的加強芯。

2) 鉗夾法：用于可接觸管線的信號加載，如監測井下管線、架空轉直埋管線等。

3) 鉗夾+聽診器：鉗夾與聽診器配合使用，通過聽診器從眾多管線中識別出信號所加載的管線。

4) 感應法：用于無注入點及無法使用鉗夾時的管線。

5) 故障測試架;：用于管線絕緣故障的查找(選配）

圖例：
1）注入法

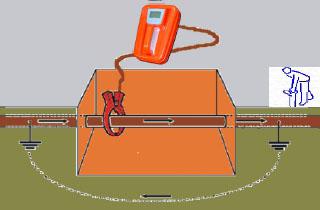

2）鉗夾法

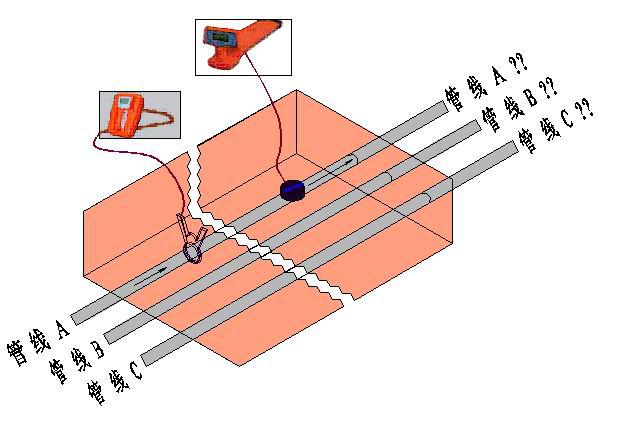

3）管線識別（鉗夾+聽診）

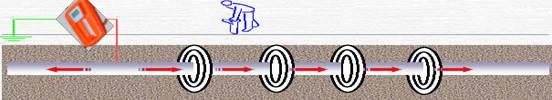

4）感應法

3、 滿足不同環境要求的多種測量頻率：
多種測量頻率：480Hz和31KHz二種頻率；故障查找方式下：8Hz故障信號和480Hz路由信號；

4、 輔助功能：

1) 接收增益自動調節： 自動調節接收機的增益以使接收機處于優化狀態，免去手動調節的繁瑣。

2) 聲響功能： 接收機通過音調變化直觀地反映測量的信號大小。

3) 管線狀態檢測： 發射機在做注入模式時，先檢測管線的絕緣電阻，殘余電壓，再將信號施加到目標管線上。當管線上絕緣電阻較小（近于對地短路）發射機將自動退出該模式，當殘余電壓較大時發射機告警，操作人員應立即停止信號的加載，關閉發射機。

4) 電池電量檢測： 電池電量的實時檢測，當電量低到保護值時會發出報警自動關機

三、TM2300A地下管線探測儀技術指標：

1、發射機技術指標

2、接收機技術指標

。

四、TM2300A地下管線探測儀環境參數：
    工作溫度 -20℃~+50℃
    存儲溫度 -40℃-70℃
    相對濕度 10%~90%
    大氣壓力 86~106KPa
    環境噪聲 ≤60dB

五、TM2300A地下管線探測儀物理特性：
