品牌：網路通

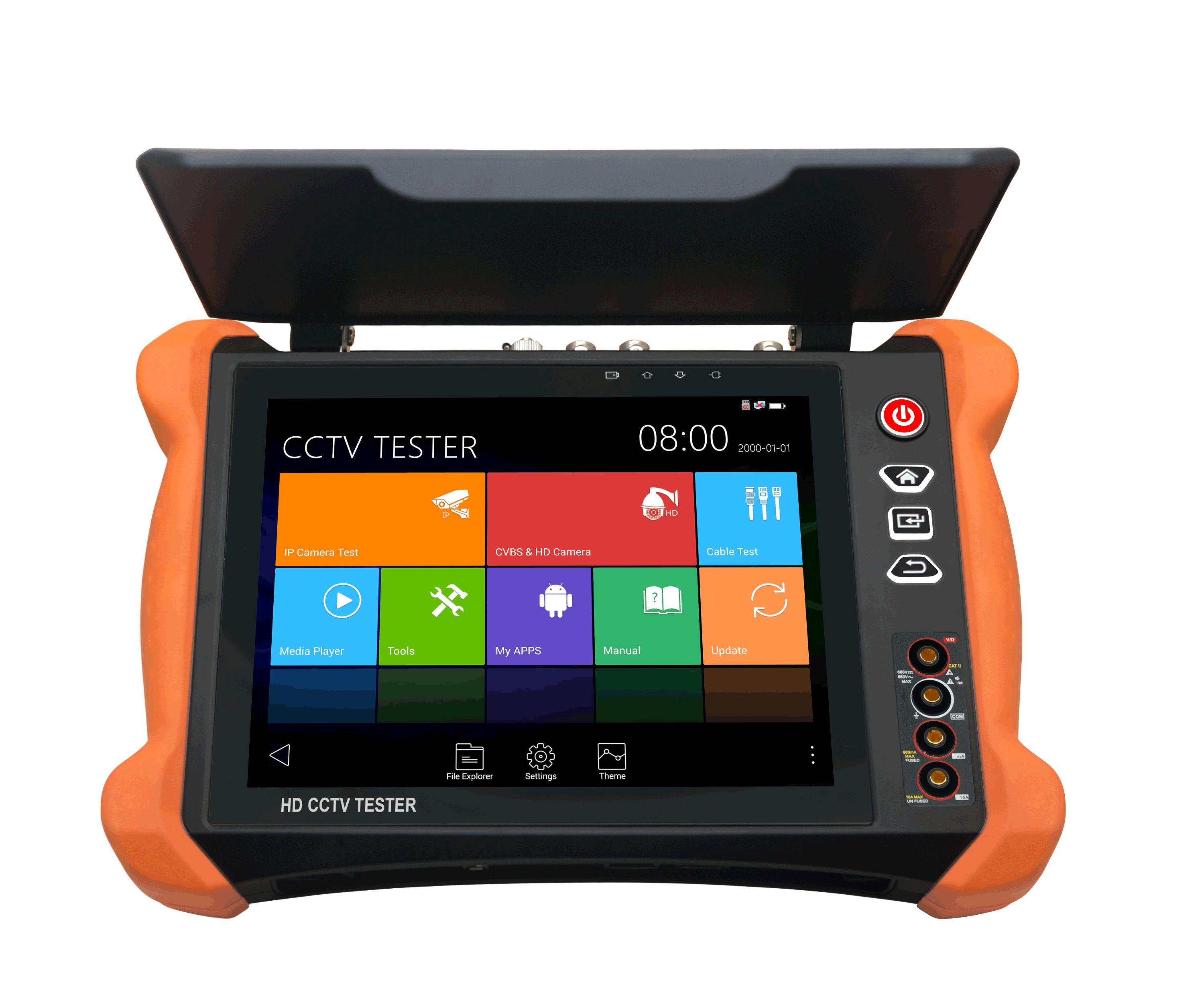

一、X9網絡視頻監控綜合測試儀(工程寶）功能特點
-
8.0英寸2048x1536，2K屏高清視網膜屏+全新系統。
-
雙千兆以太網口，鏈路狀態一眼洞悉。
-
智能快充，充滿僅需3.5小時,充電10分鐘，施工半小時。
-
支持H.265、4K主碼流測試，高支持1200W測試。
-
升級同軸高清4.0，TVI/CVI/AHD全8MP測試。
-
升級EX-SDI2.0，高分辨率8MP，支持3G-SDI。
-
硬件高速采樣，同軸高清+CVBS電平測試。
-
HDMI輸入1080P，HDMI輸出4K。
-
4通道onvif，4路視頻同時顯示，支持寬動態、修改通道名稱等多功能。
-
升級海康測試工具批量激活、修改IP地址；自動開啟ONVIF；修改通道名稱等。
-
升級大華測試工具批量激活、修改IP地址；預留重置手機號；修改通道名稱等。
-
全新數字型尋線器，抗干擾性強；靜音模式+網線線序指示燈。
-
新增12V攝像機電源檢測。
-
升級TDR2.0，曲線軌跡分析準確。
-
新增BNC衰減測試，檢測BNC線纜質量直觀。
-
新增多路預覽，多支持預覽16路攝像機。
-
新增虛擬IPC，可模擬onvif攝像機。
-
新增錄像計算工具，可計算錄像時間和磁盤空間所需大小。
-
高級鏈路監控，錯誤幀、碰撞幀、長幀檢測等。
-
新增遮光板，強光下屏幕清晰顯示。翻蓋休眠功能。
二、X9網絡視頻監控綜合測試儀(工程寶）產品概述
X9網絡視頻監控綜合測試儀是針對新一代H.265、4K高清網絡攝機安裝和維護的測試工具。
H.265/H.264編碼攝像機，主碼流測試圖像分辨率高達4K。升級8寸2048x1536 IPS全視角2K視網膜電容觸摸屏，使用全新系統，測試畫面加清晰流暢。它同時兼顧了模擬、同軸高清4.0（TVI8MP/CVI8MP/AHD8MP）監控快球和攝像機測試。
儀表內置極速ONVIF，一鍵激活?？?、自動登錄播放圖像、生成測試報告、跨網段測試等；支持POE供電輸出及測試；內置網絡測試工具；支持HDMI高清數字信號輸入，高分辨率支持1080P；同時支持HDMI輸出,輸出分辨率支持4K；同屏異顯功能，網絡及模擬攝像機同時測試；支持創建WIFI熱點；優化操作，下拉菜單和快捷菜單，使用加便捷；CVBS回路測試，測試BNC線纜通斷；全新系統，可直接安裝攝像機APP客戶端；TDR線纜斷點和短路測量、網線測試、尋線器等線纜測試功能；紅光源、光功率計等光纖測試功能；帶隔離保護的數字萬用表；LED燈夜晚照明、DC12V電源輸出、USB5V充電寶等功能，提高安裝和維護人員工作效率。
三、X9網絡視頻監控綜合測試儀(工程寶）技術指標
|
產品型號 |
X 9【*】型號可選 |
|
顯示屏： |
8寸，IPS高清全視角視網膜電容式觸摸屏，分辨率2048x1536 |
|
網絡端口 |
10/100/1000M 自適應，RJ45 |
|
WIFI |
內置無線WIFI，速率150M，接收無線網絡攝像機圖像等。 |
|
H.265主碼流測試 |
硬件解碼，支持H.265主碼測試攝像機圖像，高分辨率4K。 |
|
一屏雙顯 |
網絡和模擬攝像機同時測試。 |
|
IP攝像機測試 |
ONVIF（帶PTZ云臺控制），ACTi、大華IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地偉業TD-NC9200S2、科達IPC120L、霍尼韋爾HICC-2300T、愛譜華頓IP5000-BC-13MP/IRS06-13MP、富尼泰達IPC、富尼泰克kumkang8900、富視捷BY-1080Q、WEISKY IPC等八十多個品牌攝像機?？啥ㄖ啤?/span> |
|
IP探索 |
全網段尋找攝像機IP地址 |
|
極速ONVIF |
自動登錄播放圖像,一鍵激活海康攝像機和修改IP等參數，生成測試報告等。 |
|
海康測試工具 |
海康攝像機批量激活，批量修改IP，自定義修改通道名稱，可修改用戶名、密碼等參數。 |
|
大華測試工具 |
大華攝像機批量激活，批量修改IP，自定義修改通道名稱，可修改用戶名密碼等。 |
|
SDI2.0視頻信號測試* |
1路HD-SDI/EX-SDI IN BNC輸入，分辨率支持720p 25/30/50/60fps，1080p 25/30/50/60fps,1080i 50/60fps， EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps |
|
TVI 4.0視頻信號測試* |
1路TVI IN BNC輸入，高分辨率支持8MP 3840x2160p 12.5/15fps, 2592x1944P 12.5/20fps, 2688x1520p 15fps， 2560x1440p 18/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持同軸視控，菜單調用。 |
|
CVI4.0視頻信號測試* |
1路CVI IN BNC輸入，高分辨率支持8MP 3840x2160p 12.5/15fps, 2560x1440p 25/30fps, 1920x1080p 25/30fps ， 1280x720p 25/30/50/60fps, 支持同軸視控，菜單調用。 |
|
AHD4.0視頻信號測試* |
1路AHD IN BNC輸入，高分辨率支持8MP 3840x2160p 15fps, 2592x1944P 12.5/20fps, 2560x1440p 15/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持同軸視控，菜單調用。 |
|
模擬高清電平綜合測試 |
測量視頻信號的峰峰值、同步電平、突發電平。參考值，閥值對比，支持一鍵生成測試報告。 |
|
BNC衰減測試 |
實時測試BNC線纜衰減值，參考表格比對，方便測試BNC線纜質量。 |
|
CVBS視頻信號測試 |
1路Video IN BNC輸入，1路Video OUT BNC輸出，支持PAL/NTSC制式 |
|
CVBS視頻信號電平測量 |
測量視頻信號的峰峰值、同步電平、突發電平。 |
|
視頻圖像放大 |
支持模擬視頻圖像放大，IP網絡攝像機圖像放大和移動。 |
|
視頻拍照、錄像、相片瀏覽、錄像回放 |
對測試畫面進行截圖、錄像，支持中文命名保存，相片瀏覽、錄像回放操作。 |
|
網線TDR測試 |
測試網線線對狀態、長度、衰減、反射率、阻抗、時延偏離等參數 |
|
HDMI輸入 |
一路HDMI輸入，支持分辨率720×480p /720×576p /1280×720p /1920×1080p /1024×768p/1280×1024p /1280×900p /1440×900p。 |
|
HDMI輸出 |
一路HDMI輸出，分辨率4K（3840x2160p） 。 |
|
PoE電源輸出 |
48V PoE電源輸出，大功率25.5W。 |
|
DC 12V電源輸出 |
輸出12V 大直流電流約3A，為攝像機提供臨時工作電源 |
|
USB 5V電源輸出 |
5V 2A電源輸出功能，可作為手機充電寶功能。 |
|
主題功能 |
自定義功能圖標、桌面及應用界面背景，修改界面滑動效果。 |
|
同屏異顯 |
可開啟HDMI輸入小窗口，屏幕可同時顯示HDMI輸入信號及網絡攝像機等信號。 |
|
下拉菜單 |
PoE電源開關、儀表IP設置、WLAN開關、HDMI輸入、彩條輸出、LAN口流量監控等功能可快速開啟測試。 |
|
音頻測試 |
輸入一路音頻信號，測試聲音是否正常，可錄音保存。一路音頻輸出，用于連接耳機。 |
|
云臺控制測試 |
支持RS485總線，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多種協議 |
|
彩色圖像發生器 |
通過視頻OUT端口，發送PAL/NTSC多制式彩條發生器，以及藍、黑純色信號。 |
|
UTP網線測試 |
測試任意兩線或兩線以上的網線，屏幕上顯示連接順序和網線編號。 |
|
協議代碼捕捉 |
內置串口工具，可接收、顯示控制設備發出的RS485協議代碼數據，也可發送十六進制代碼。 |
|
網絡測試功能 |
IP地址掃描、鏈路掃描、PING包測試。快速查找與儀表連接的IP攝像機或其他設備的IP地址。 |
|
尋線功能 |
數字+模擬兩種模式，全新數字模式，抗干擾能力強勁，拒絕雜音，尋線精準 |
|
PoE/PSE電壓測試 |
顯示供電電壓的大小及線路連接情況。 |
|
數字萬用表* |
AC/DC電壓，AC/DC電流、電阻、電容測試、二極管測試、通斷測試等，測試速度3次 / 秒，讀數范圍-6600～+6600。數值和儀表盤同時顯示，支持一鍵生成測試報告。 |
|
光功率計測量* |
波長(nm)：850/1300/1310/1490/1550/1625nm。功率范圍(dBm) ：-70～+10dBm |
|
可見紅光源* |
發射可見紅光探測光纖線路有無折斷、開裂、彎曲等故障。 |
|
TDR斷點和短路測量* |
測量BNC線、網線、電話線等線纜斷開或短路的位置。 |
|
電 源 |
|
|
外接電源 |
DC 12V（2A） |
|
電池供電 |
內置7.4V聚合物鋰電池，容量7000mAh |
|
充 電 |
快充技術，充滿約3.5小時, 一次充電完成可正常使用13小時 |
|
系統參數 |
|
|
操作設置 |
電容觸摸屏，中文、英文OSD菜單，可選 |
|
自動待機 |
關閉/5-30分鐘 |
|
工作環境及規格 |
|
|
工作溫度 |
-10℃---+50℃ |
|
工作濕度 |
30%-90% |
|
外形尺寸 |
264mm x 182mm x 43mm / 1Kg |
注“*”標星號的為可選模塊！以上數據僅供參考，如有變動恕不提前通知。
四、X9網絡視頻監控綜合測試儀(工程寶）產品功能
-
家采用8英寸2048x1536 IPS高清2K全視角視網膜電容式觸摸屏，亮度高，攝像機圖像顯示流暢、清晰；NEW
-
全新雙千兆以太網接口，測試網絡視頻帶寬。
-
智能快充技術，充滿只需3.5小時，實現充電10分鐘，施工半小時，好的增加工作效率。NEW
-
全新硬件解碼，支持H.265解碼。攝像機在H.265/H.264編碼模式下，主碼流測試圖像分辨率高達4K；高可測試1200W攝像機。NEW
-
升級版4窗口ONVIF一鍵生成攝像機測試報告，包含攝像機IP地址、分辨率、編碼等相關信息；支持多網段測試；新增自定義修改通道名稱，支持網絡球機PTZ控制;NEW
-
升級同軸高清4.0，支持TVI8MP/CVI8MP/AHD8MP,EX-SDI 8MP高分辨率圖像測試、同軸視控及菜單調用，支持拍照、錄像、放大，回放；NEW
-
支持HDMI高清數字信號輸入，高分辨率可達1080P。支持錄像、拍照和回放。同時支持HDMI信號輸出，高分辨率4K.可將當前屏幕顯示內容通過輸出，輸出分辨率可切換4K/1080P/720P；NEW
-
新款?？禍y(cè)試工具，支持批量激活、批量修改IP，修改用戶名密碼等參數，新增自定義修改通道名稱，三種字體大小隨意調節，攝像機時間可自定義位置顯示，方便?？苫謴?fù)出廠設置等。NEW
-
新款大華測試工具，支持批量激活大華攝像機，批量修改IP地址，新增自定義修改通道名稱，可修改用戶名、密碼等參數;NEW
-
模擬高清電平綜合測試，硬件高速采樣和處理技術，精準測量視頻峰峰值、同步電平和突發電平，一鍵生成測試報告，綜合同軸高清、模擬視頻，一鍵鏈接，一鍵出圖。NEW
-
網線TDR測試，測試網線線對狀態、長度、衰減、反射率、阻抗、時延偏離等參數；NEW
-
全TDR線纜測試功能，測量BNC線、網線等線纜的斷開或短路位置。新增RJ45接口，測試網線便捷；NEW
-
BNC衰減測試，硬件高速采樣處理技術，實時測試同軸線纜衰減值。即插即用，參考表格比對。NEW
-
測試PoE交換機、 PoE攝像機等設備電壓及功率，測試DC12V電源輸入、儀表本機DC12V輸出的電壓及功率；NEW
-
升級版屏幕投影功能，支持手機或PC端投影。手機安裝工程寶屏幕投影APP，實時接收工程寶屏幕畫面，支持遠程控制工程寶，方便監控安裝人員共享信息。
-
儀表提供12V電源輸入測試功能，測試12V電源輸入電壓及輸入功率。用于檢測12V電源輸出電壓及功率是否正常。
-
全新滴膠背光燈按鍵，擁有優質的手感，黑暗環境鍵盤依然清晰可見；NEW
-
全新遮光板，無懼強光，強光下屏幕清晰顯示；翻蓋休眠技術，掀開蓋板自動喚醒，蓋上蓋板自動休眠，智能，省心;NEW
-
一屏雙顯，網絡攝像機和模擬攝像機同時測試；
-
快捷下拉菜單，一鍵開啟相關功能。自定義快捷菜單，按鍵立即呼出菜單，減少繁瑣操作；
-
主題功能自定義功能圖標、桌面及應用界面背景；
-
內置無線WIFI功能，可測試無線網絡攝像機，支持創建WIFI熱點；NEW
-
支持HD-SDI和EX-SDI/3G-SDI攝像機圖像測試,支持拍照、錄像、放大，回放;
-
支持CVBS回路測試，儀表回路發送及接收CVBS彩條信號，快速測試BNC線纜；
-
IP探索增強版，快、準！盲測，未知IP攝像機秒出IP地址;
-
支持大華、海康、ACTi、三星等八十多個網絡攝像機廠家IPC私有協議測試；
-
全新系統，可自行安裝運行IPC廠家的手機或平板移動客戶端軟件，也可安裝APK格式QQ、微信或其他應用；
-
支持屏幕截圖功能，長按確認鍵截取屏幕畫面，用于保存各類測試報告或快速截圖攝像機畫面；NEW
-
支持網絡PTZ控制功能（ONVIF），手勢上下左右等滑動，控制云臺轉動；
-
模擬視頻圖像顯示、PTZ云臺控制、圖像放大、拍照、錄像、回放等功能；
-
視頻電平測量功能，測量模擬視頻信號的峰峰值、同步電平、突發電平；
-
模擬視頻彩條和純藍、黑顏色輸出功能；
-
PoE電壓測量、PING、IP地址掃描、端口閃爍、等網絡測試功能；
-
增強型網線測試，測試網線、電話線排序及通斷，測試盒有特殊編號（需定制），可進行線頭查找，
-
可同時綜合TDR線纜斷點和短路測量、數字萬用功能、光功率計、紅光源故障定位等功能；
-
PoE DC48V 電源輸出，大功率25.5W；
-
12V 3A直流電源輸出；5V 2A電源輸出，可作為手機充電寶功能；
-
音頻輸入和輸出功能；
-
手電筒、計算器、音樂播放器等應用工具；
-
應用軟件支持客戶自行升級新。
-
大容量聚合物鋰電池供電，工作時間長達13小時。
五、應用范圍
— 視頻監控工程安裝和維護
— 網絡布線工程的安裝和維護
— 快球、IPC攝像機檢測
— 視頻傳輸通道檢測
— PTZ云臺協議控制
