品牌：中電思儀

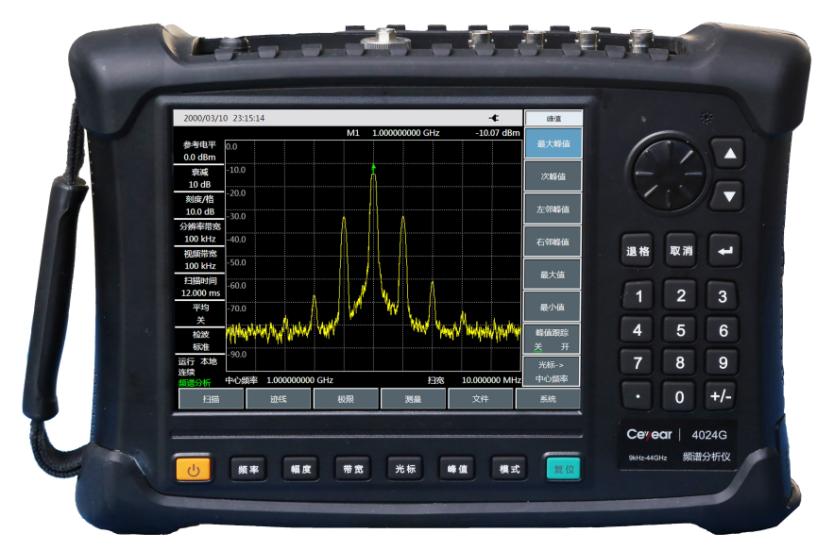

4024頻譜分析儀產品簡介
4024頻譜分析儀系列產品具有工作頻段寬、性能指標高、掃描速度快、測試功能多、操作簡便等多重優點，性能指標方面具有優良的平均噪聲電平、相位噪聲以及極快的掃描速度，測量功能方面具有頻譜分析、場強測量、干擾分析、模擬解調、功率測量、信道掃描、信號分析等多種測量功能模式以及通道功率、占用帶寬、鄰道功率、音頻解調、雜散模板、載噪比等多種智能測量功能，采用8.4寸液晶及電容觸摸屏一體化設計，顯示清晰度，操作便捷，采用手持式，體積小、重量輕、供電靈活、便于機動，適合現場使用。
可應用于航空航天、微波與衛星通信、無線通信、雷達監測、電子對抗等領域的信號及設備測試。
4024頻譜分析儀主要特點
寬頻率覆蓋范圍：從9kHz覆蓋到44GHz，共7種型號
-
顯示平均噪聲電平：可達-163dBm@1Hz RBW
-
相位噪聲性能：
-112dBc/Hz@100kHz頻偏@1GHz載波（4024A/B/C）
-106dBc/Hz@100kHz頻偏@1GHz載波（4024D/E/F/G）
-
掃描速度：1GHz掃寬掃描時間<20ms
-
分辨率帶寬：1Hz～10MHz
-
全頻段前置放大器：標準配置
-
多種測量功能模式：頻譜分析、場強測量、干擾分析（瀑布圖、RSSI）、模擬解調（AM/FM/PM）、信道掃描、高精度USB功率測量、信號分析等
-
多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、載噪比、雜散模板等
-
輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等
-
方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等
-
工作溫度范圍為-10℃～50℃：可通過電池或適配器供電
4024頻譜分析儀技術參數
|
型號 |
4024A/B/C/D/E/F/G |
||
|
頻率范圍 |
4024A：9kHz～4GHz 4024B：9kHz～6.5GHz 4024C：9kHz～9GHz 4024D：9kHz～20GHz 4024E：9kHz～26.5GHz 4024F：9kHz～32GHz 4024G：9kHz～44GHz 調諧分辨率：1Hz |
||
|
頻率參考 |
標稱頻率： 10MHz 老化率： ±0.5ppm/年 初始頻率準確度：±0.3ppm 溫度穩定性：±0.1ppm（-10～50℃，相對于25℃） |
||
|
掃描時間 |
范圍：10μs～600s（零掃寬） 精度：±2.00%（零掃寬） |
||
|
頻率讀出準確度 |
頻率讀出準確度＝±（頻率讀數×頻率參考誤差+2%×掃寬+10%×分辨率帶寬） |
||
|
掃頻寬度 |
范圍：100Hz～對應型號產品的頻率上限或0Hz 準確度：±2.0% |
||
|
分辨率帶寬 |
1Hz～10MHz（以1-3倍步進） |
||
|
視頻帶寬 |
1Hz～10MHz（以1-3倍步進） |
||
|
單邊帶相位噪聲 （載波1GHz） |
4024A/B/C： ≤-108dBc/Hz@頻偏10kHz ≤-112dBc/Hz@頻偏100kHz ≤-118dBc/Hz@頻偏1MHz ≤-129dBc/Hz@頻偏10MHz |
4024D/E/F/G： ≤-102dBc/Hz@頻偏10kHz ≤-106dBc/Hz@頻偏100kHz ≤-111dBc/Hz@頻偏1MHz ≤-123dBc/Hz@頻偏10MHz |
|
|
顯示平均噪聲電平 （輸入端接50Ω負載，0dB輸入衰減，均值檢波，視頻類型對數，RBW歸一化到1Hz，20℃～30℃） |
前置放大器關 ≤-138dBm（10MHz～20GHz） ≤-135dBm（20GHz～32GHz） ≤-127dBm（32GHz～40GHz） 前置放大器開 ≤-157dBm（10MHz～20GHz） ≤-154dBm（20GHz～32GHz） ≤-148dBm（32GHz～40GHz） |
||
|
剩余響應 |
4024A/B/C： 前置放大器關： ≤-82dBm（10MHz～9GHz）
前置放大器開： ≤-95dBm（10MHz～9GHz）
（例外頻率：3.2GHz） |
4024D/E/F/G： 前置放大器關： ≤-90dBm（10MHz～13GHz） ≤-85dBm （13GHz～20GHz） ≤-80dBm（20GHz～44GHz） 前置放大器開： ≤-100dBm （10MHz～32GHz） ≤-95dBm （32GHz～44GHz） （例外頻率：3.2GHz） |
|
|
二次諧波失真 |
<-60dBc（衰減0dB，-30dBm輸入信號） |
||
|
幅度 （20℃～30℃，30分鐘預熱） |
±1.8dB（10MHz～13GHz） ±2.3dB（13GHz～40GHz） |
||
|
輸入衰減器 |
4024A/B/C： 衰減范圍0dB～30dB，5dB步進 |
4024D/E/F/G： 衰減范圍0dB～50dB，10dB步進 |
|
|
安全輸入電平 （連續波輸入） |
4024A/B/C： +27dBm，典型值（≥10dB衰減） +20dBm，典型值（<10dB衰減，前置放大器關） +10dBm，典型值（前置放大器開） |
4024D/E/F/G： +30dBm，典型值（≥10dB衰減） +23dBm，典型值（<10dB衰減，前置放大器關） +13dBm，典型值（前置放大器開） |
|
|
參考電平 |
范圍：-120dBm～+30dBm 轉換不確定度：±1.20dB |
||
|
外形尺寸 |
314mm（寬）×218mm（高）×91mm（深）（不含把手、支架） 338mm（寬）×218mm（高）×100mm（深）（含把手、支架） |
||
|
重量（不含電池） |
4024A/B/C：約4.5kg |
4024D/E/F/G：約5kg |
|
|
工作溫度 |
-10℃～+50℃ |
||
|
存儲溫度 |
-40℃～+70℃ |
||
|
電磁兼容性 |
符合GJB 3947A-2009中 3.9.1的要求 |
||
|
電源輸入形式 |
交流電源適配器：輸入100至240VAC，50至60Hz 輸出15VDC，4A 鋰離子電池：10.8V，7800mAh |
||
|
電池供電時間 |
4024A/B/C：約3h |
4024D/E/F/G：約2.5h |
|
|
整機功耗（不對電池充電） |
4024A/B/C：≤25W |
4024D/E/F/G：≤30W |
|
|
測試端口 |
射頻輸入： 4024A/B/C/D/E：N型連接器（陰） 4024F/G：2.4mm連接器（陽） 射頻輸出（4024A/B/C跟蹤源選件測試端口）：N型連接器（陰） |
||
|
其他接口 |
10MHz參考輸入/輸出：BNC陰型連接器 外觸發輸入：BNC陰型連接器 中頻輸出：BNC陰型連接器 GPS天線輸入：BNC陰型連接器 |
||
4024頻譜分析儀訂貨信息
-
主機：4024A頻譜分析儀（9kHz～4GHz）
-
主機：4024B頻譜分析儀（9kHz～6.5GHz）
-
主機：4024C頻譜分析儀（9kHz～9GHz）
-
主機：4024D頻譜分析儀（9kHz～20GHz）
-
主機：4024E頻譜分析儀（9kHz～26.5GHz）
-
主機：4024F頻譜分析儀（9kHz～32GHz）
-
主機：4024G頻譜分析儀（9kHz～44GHz）
4024頻譜分析儀標配：
|
項目 |
名稱 |
說明 |
|
標配附件 |
電源線組件 |
標準三芯電源線 電源適配器：15V直流輸出 可充電鋰離子電池 |
|
產品快速使用指南 |
|
|
|
USB電纜 |
USB程控電纜 |
|
|
產品合格證 |
|
-
選件：
|
序號 |
名稱 |
功能 |
|
4024-001 |
英文版選件 |
包括英文標牌、按鍵、菜單 |
|
4024-002 |
用戶手冊中文版 |
|
|
4024-003 |
用戶手冊英文版 |
|
|
4024-004 |
編程手冊中文版 |
|
|
4024-005 |
編程手冊英文版 |
|
|
4024-006 |
電源適配器 |
電源適配器 |
|
4024-007 |
可充電鋰離子電池 |
備用電池組 |
|
4024-008 |
紫色超五類網線 |
點對點，2米 |
|
4024-009 |
Micro SD卡 |
Class4，容量8G |
|
4024-010 |
GPS天線 |
GPS外置天線 |
|
4024-011 |
USB功率測量功能選件 |
提供USB接口的功率測量功能 （需單獨購買USB功率探頭） |
|
4024-012 |
87230 USB連續波功率探頭 |
9kHz～6GHz功率探頭 |
|
4024-013 |
87231 USB連續波功率探頭 |
10MHz～18GHz功率探頭 |
|
4024-014 |
87232 USB連續波功率探頭 |
50MHz～26.5GHz功率探頭 |
|
4024-015 |
87233 USB連續波功率探頭 |
50MHz～40GHz功率探頭 |
|
4024-016 |
干擾分析功能選件 |
提供瀑布圖、RSSI測量等功能 |
|
4024-017 |
模擬解調功能選件 |
實現AM/FM/PM信號的調制特性分析 |
|
4024-018 |
信道掃描功能選件 |
實現多個信道或頻率的信號功率測量 |
|
4024-019 |
列表掃描功能選件 |
實現多個頻段的連續掃描測量 |
|
4024-020 |
零掃寬中頻輸出 |
零掃寬時輸出中頻信號 |
|
4024-021 |
89101A天線 |
頻率范圍：10kHz～20MHz （需選配025選件才可使用） |
|
4024-022 |
89101B天線 |
頻率范圍：20MHz～200MHz （需選配025選件才可使用） |
|
4024-023 |
89101C天線 |
頻率范圍：200MHz～500MHz （需選配025選件才可使用） |
|
4024-024 |
89101D天線 |
頻率范圍：500MHz～4GHz （需選配025選件才可使用） |
|
4024-025 |
89401天線放大器 |
頻率范圍：10kHz～4GHz，N（f） （需選配021、022、023、024選件才可使用） |
|
4024-026 |
89901天線 |
頻率范圍：1GHz～18GHz，N(f) |
|
4024-027 |
89902天線 |
頻率范圍：18GHz～40GHz，2.92mm(f) |
|
4024-028 |
功能背包 |
日常保護儀器 |
|
4024-029 |
雙肩攜帶包 |
便于攜帶 |
|
4024-030 |
安全儀器運輸箱 |
高強度輕便包裝箱，帶提把，用于運輸 |
|
4024-031 |
89901天線手柄 |
配合89901天線（026選件）使用 |
|
4024-032 |
89902天線手柄 |
配合89902天線（027選件）使用 |
|
4024-033 |
信號分析 |
實現干擾信號的快速分析，并提供音頻解調和IQ捕獲功能 |
|
4024-034 |
場強測量 |
提供點頻、頻率掃描、列表掃描等場強測量功能 |
|
4024-035 |
4GHz跟蹤源 |
頻率范圍100kHz～4GHz （僅適用于4024A） |
|
4024-036 |
6.5GHz跟蹤源 |
頻率范圍100kHz～6.5GHz （僅適用于4024B） |
|
4024-037 |
9GHz跟蹤源 |
頻率范圍100kHz～9GHz （僅適用于4024C） |
