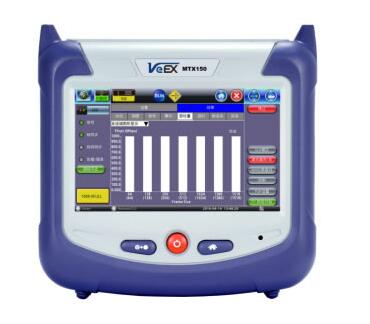

MTX150綜合接入網測試儀產品描述
MTX150是一款全業務的綜合接入網測試儀，包含了主流的接入測試功能，集SDH/PDH、以太網、DATACOM、SyncE/IEEE 1588v2等多種測試功能于一體，且結構小巧，便于攜帶，是接入網、移動回程、政企客戶專線維護的工具。
MTX150綜合接入網測試儀產品特點

直觀圖形化操作界面，堅固，手持式設計，適用于復雜的現場測試環境

對現場工程師或技術人員安裝和維護SDH傳輸網以及下一代移動回程網絡測試過程進行了優化

靈活的軟件平臺允許同時運行多個測試應用

通過WiFi，藍牙連接儀表可方便進行后臺應用系統和用工量的管理

高分辨率5英寸彩色高亮TFT觸摸顯示屏可以方便在強光度下操控儀表

ReVeal? PC軟件可以用于儀表軟件維護，管理儀表測試配置，處理測試結果以及產生測試報告

高容量鋰離子電池，可長時間持續工作

可以通過10/100/1000base-T接口，WiFi，藍牙或3G卡進行結果處理

MTX150綜合接入網測試儀功能介紹
SDH/PDH測試功能

E1，E3，DS1，DS3和E4（選件）的PDH測試

平衡（120Ω）和非平衡（75Ω）的 E1接口

為雙向監測應用的雙E1接收

E1 和 N/M x64 kbit/s測試

具有Sa bit發生的PDH分析

E1，E3 和 DS3的脈沖波形分析

STM-1（155M），STM-4(622M)和STM-16（2.5G）的SDH測試

指標E1和STM-1o的抖動和漂移測試

光功率，電平和頻率測試

圖形設置網絡類型，比特速率，線路碼型，幀結構和測試圖案

凈負荷映射裝載和級聯符合ITU-T G.707 標準

符合ITU標準的完全比特錯誤分析

錯誤和告警的產生和分析

路徑軌跡產生和分析

G.783指針測試和分析

APS自動保護開關/服務中斷測試

直方圖錯誤和告警統計分析

所有接口和有效載荷映射環路時延測試

發送頻率拉偏和接收同步時鐘

SOH/POH監測和解碼

ISDN PRI (ANSI 和 ESTI) 呼叫設置

以太網/光纖通道測試功能

支持2個10/100/1000Base-T以太網接口

支持2個1000Base-X & 100FX以太網光接口

支持BERT，吞吐量，環回測試

支持RFC2544標準測試

支持V-SAM（Y.1564）測試

支持OAM（IEEE 802.3ah，IEEE 802.1ag，ITU-T Y.1731）

支持1/2/4G的Fiber Channel測試，包括RFC2544測試

數據口測試功能(V.35等數據口)

RS-449（422，423），X.21，V.35，V.36等接口速率測試

DTE / DCE操作方式

誤碼和告警插入和分析

符合ITU-T的誤碼分析性能

SyncE/IEEE 1588v2

為同步傳送網絡提供整體解決方案

支持IEEE 1588v2 / PTP和SyncE / ITU-T G.8261 標準

Master 和Slave時鐘仿真

IEEE 1588v2/PTP 協議監測和解碼

IEEE 1588v2/PTP PDV 分析

可以從SyncE 或PTP中恢復時鐘，并通過E1或DS1接口輸出

支持SyncE或1588v2/PTP漂移測試，且可以恢復Slave時鐘

支持ESMC SSM 產生，監測和解碼

利用同步時鐘同時進行PDH/DSn & 以太網測試

PDH/DSn 應用

MTX150可以提供PDH測試功能，速率從140 Mbps（E4），34 Mbps（E3），8 Mbps（E2），2 Mbps，到N / M×64 kbps，以及45 Mbps（DS3），1.5 Mbps（DS1），到N / M×56 kbps。其他的測試功能包括同時顯示多個G.821，G.826，M.2100結果，脈沖模板分析和環路時延測試。測試速率也包含虛容器的E1，E3和E4凈荷的映射和去映射，以及TU-11，TU-12，TU-3, STS - 1和AU-4的開銷測試，該功能非常適合測試混合PDH/SDH和DSN／SONET網絡。

PDH/DSn 性能

自動配置

當接收到的信號未知時，自動配置功能可以讓儀表配置簡單，該功能可以讓初測者快速地執行測試。

Multi-BERT功能

Multi-BERT功能可以在一個順序的BER測試中自動生成不同的測試碼樣，這樣可以快速的提供和維護DS1鏈路業務服務。某種測試碼樣可以幫助識別和測試某些特定的問題或狀態，自定義測試序列的特定測試碼樣和定時項可以指定特定的測試環境，譬如檢查線路編碼、幀類型、時鐘恢復等設置是否合適。

脈沖模板分析

PDH信號的脈沖模板的頻繁失敗是由接口、電纜過長、阻抗不匹配，或者劣質的發送端導致的。在這些情況下，G.703脈沖模板測試在相關的問題處理方面非常實用。

直觀的測試結果

綜述屏可以快速報告信號的狀態和典型錯誤和含有易讀的通過/失敗顯示功能的告警參數。

強大的直方圖測試

以1s的分辨率來同時顯示已見的測試結果可以方便告警和錯誤的修正。

DS1 環回命令

高級的DS1環回命令可以通過在指定的網元中激活自動環回的方式讓用戶單端測試DS1鏈路。

ISDN測試功能

ISDN選項提供了很多有用的功能項，這些功能項可以對DS1或E1 PRI線路進行測試和故障排除，譬如SIP中繼業務。在TE/NT或監測模式下，儀表可以設置并接收含有用戶自定義參數（呼叫控制協議，被叫號碼以及相關的參數）的ISDN呼叫。

協議功能特征主要包括詳細信令統計，消息監測和解碼，和完整的結果。有了這些功能，可以任意對國際和國內ISDN協議以及其他接入?yún)f(xié)議進行分析。

VF測試

音頻（VF）測試選件是一個基本的安裝，驗證語音線路和故障排除的診斷工具，通過在已選擇子信道插入/測試用戶定義的頻率和電平的音調來進行數模轉換的測試。

麥克風/耳機插孔可以通過選擇實習來進行講聽測試，且在PDH/DSn和SDH/SONET接口速率擁有強大的VF解碼功能。

抖動和漂移測試

同步網絡中的數據完整性在很大程度上取決于時鐘和數據信號的相位穩定性。根據ITU-T G.810規范，當不需要的相位調制頻率大于10赫茲是，長期抖動視為存在。當頻率低于10赫茲，這個不需要的調制就成為漂移。在SDH / SONET網絡中，抖動累積在很大程度上會會降低網絡性能，因此一些組件和網絡有必要作為一個整體進行測試，以確定有規律的抖動，并確保整個網絡處于一個佳的質量水平。

抖動測試標準

通過測試接收信號(E1, E3, STM-1o和 DS1, DS3, OC-3)的恢復時鐘，并依照ITU-T 0.171/0.172 和 Telcordia GR-499/253標準來衡量輸出的抖動性能。

測試時長在推薦的標準中沒有明確定義，推薦測試時長為1分鐘，單位為一個單位間隔（UI），大的峰峰值抖動時重要的參數，因為大值直接影響網絡性能，并導致錯誤。這時，抖動定義為10Hz以上的相位變化，接收信號必須使用濾波器才可以測試，用戶根據要求，需要在寬頻濾波器和高頻濾波器進行選擇。

漂移測試標準

漂移測試需要外接一個接收參考時鐘，而抖動通常是從接收的數據信號中提取時鐘來進行測試的，漂移測試中外接參考時鐘輸入可接收1.5 MHz和2 MHz的時鐘信號，包括64 kbps, 1.544 Mbps and 2.048 Mbps信號。

測量輸入信號（E1，E3，STM-1o和DS1，DS3，OC-3）是，外接時鐘信號作為參考時鐘，得到時間間隔誤差不像抖動測試結果中的時間間隔為單位，TIE的時間單位是以時間值來顯示的。

MTIE (大時間間隔誤差)結果是從測試以來，測試的大的峰峰TIE值來顯示的。

SDH/SONET 測試應用

SDH / SONET和PDH / DSn網絡的安裝、調試、監測和維護得益于測試界面的直觀和功能強大的特點， SDH信號在復用過程中常常受到各種損傷的影響，因此定義為異?；蛉毕蓊愋?/span>并隔離的網絡元素或信號路徑造成的問題是至關重要?？焖俚墓收吓懦蛡鬏攩栴}的綜合分析可以使用侵入式的，非侵入式以及監測測試模式。新手用戶可非常方便的使用自動配置和支路掃描測試模式，而有經驗的用戶可以使用系列的高級功能，如開銷監測和字節控制，指針測試序列，通道蹤跡生成，級聯監測等。

離線業務測試

應用包括：

BERT測試、支路映射和去映射、通道/段蹤跡生成、業務驗收(M.2100) 、脈沖模板分析 (E1/E3/DS1/DS3) 、復用測試、環路時延、指針測試序列、抖動生成, MTJ, JTF

在線業務監測

應用包括：

光功率和頻率測試、支路掃描、性能分析符合G.826, G.828, G.829, M.2101 、指針分析和產生、APS測試、

級聯檢測、開銷字節控制和解碼、抖動和漂移測試

以太網應用

電信級以太網應用

可靠性，可擴展性和服務質量是以太網轉為電信級以太網必須符合的指標。隨著標準化的RFC2544，Y.1564服務開通測試方法和以太網OAM，MPLS和VLAN支持發布，MTX150擁有這些必須測試的功能，并確保端到端的電信級以太網服務的驗證。

移動回程業務應用

隨著3G和4G LTE網絡的推出，以及高帶寬服務日益增長的需求，移動以太網回程業務也在加速部署。對于運營商來說，從高度可靠的傳統的TDM網絡到分組業務的過渡，網絡性能的評估是一個關鍵步驟。MTX150可以提供所有業務主要性能指標的測試，如帶寬，時延，抖動，這樣就可以方便快速地測量和評估要部署的業務。

三重播放業務應用

MTX150可以為三重播放業務的驗證提供非常完美的測試方案。另外支持IPTV，VoIP，WiFi和數據測試功能，進而奠定了MTX150在三網合一的重要地位。

RFC2544標準測試

RFC2544標準的自動測試包支持所有推薦的幀長度，以及用戶可自定義的幀長和全線速配置。通過遠端環回方式或者P2P對等方式（對稱方式或非對稱方式）進行RFC2544測試，配置門限可以SLA測試和驗證。自動測試支持吞吐量，時延，幀丟失，背靠背化測試

高級SLA 模式

該測試功能將功能強大的多數據流吞吐量測試功能和RFC2544工業測試標準相結合來進行SLA驗證。使用該測試功能，業務提供商在可以QoS評估時進行SLA服務等級驗證。通過配置一個基本的測試流和高可到7

對等測試: 對稱測試或者非對稱數據流產生

從單一設備進行遠程控制，一端測試結果有效

個背景數據流，且支持獨立的幀長，帶寬和重要QoS等級?，F(xiàn)在可以同時進行不一樣的業務應用測試。高級的RFC2544 SLA模式提供每個被測數據流業務的詳細參數，可以以快速和自動化的方式提供有效的高質量的評定。

附加測試功能

配置文件: 保存和重新加載測試配置文件

抓屏功能: 以 .bmp格式存儲抓屏圖片

遠程控制: VNC或者通過ReVeal RXTS PC 軟件

結果保存: 內置SD 卡860MB (大約可以保存 1000 個測試結果)

報告產生: 測試結果可生成pdf格式的報告

可通過USB, web 瀏覽器, FTP, ReVeal RXTS 軟件輸出測試結果

高級存儲功能: 簽字板

通用指標

尺寸：150 x 150 x70 mm (W x H x D)

重量：小于1.5 kg

電池： 內置鋰電池10Ah 10.8VDC

AC電源適配器輸入：100-240VAC,50-60Hz 輸出12VDC, 1.5A

操作溫度：0℃ 到45℃

儲藏溫度：-20℃到70℃

濕度：5% 到 95% 非凝結

顯示屏：5” 真彩觸摸屏

堅固性：1 m 跌落混凝土完好

接口：MicroUSB接口, 藍牙 2.0 (選件)

語言：多國語言支持

系統內存：1G

RAM:8G SD卡
