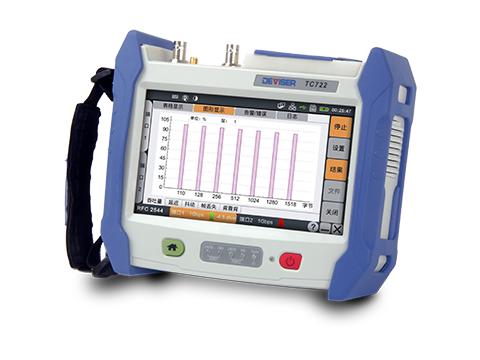

TC722 Plus萬兆以太網測試儀可以支持到10G bps全協議測試，是面向下一代高速城域和承載以太網綜合網絡測試儀，TC722以太網測試儀是通信服務提供商滿足用戶服務等級協議（SLA）的高效測試工具。TC722 Plus萬兆以太網測試儀采用7寸觸摸屏設計，操作簡單方便。支持雙光光電接口，支持ping  trace route功能，TC722 Plus萬兆以太網測試儀廣泛應用于任何針對以太網的測試，包括網絡工程現場開通測試，通信服務運營商對于以太網的性能評估，實現端到端的完整測試，城域以太網/移動回傳的安裝、激活、或者維護，點對點以太網接入服務的部署，以及實時信息流的在線故障診斷，PTN/IPRAN網絡配置與性能測試，用于通信教學與科研等領域。支持多種通信協議，滿足不同的測試需求。如同步以太網，IEEE 1588,E1/T1,SDH,OTN等測量功能。

TC722 Plus萬兆以太網測試儀產品特點：

TC722 Plus萬兆以太網測試儀采用7寸觸摸屏，專業、快捷的用戶UI體驗

兩個10GbE SFP+接口，兩個10/100/1000 RJ45接口

支持速率10-BaseT、100-BaseTX、1000Base-T、1000Base-FX

支持標準IEEE802.3、RFC 2544、Y.1564、IEEE1588v2

支持參考時鐘源內部高穩時鐘源、以太網線路恢復時鐘、外部時鐘（2.048Mbps, 1.544Mbps, 2.048MHz）

支持雙端口同時進行測試，互不干擾

符合以太網RFC 2544標準的吞吐量，時延，幀丟失和背靠背測試

符合以太網Y.1564測試標準，多達10個配置流

支持外同步時鐘輸入，支持同步以太，支持IEEE1588v2功能測試

支持傳輸網PDH E1/DS1測試

支持VLAN MPLS等環境下高至L4層誤碼率測試

支持3層VLAN的QinQ測試，3層MPLS測試，支持IPv6協議，支持巨型幀

具備L1至L4層智能環回功能

支持SDH的BER測試，RTD測試，APS測試，插入/丟棄指定支路測試

支持STM-1、STM-4、STM-16、STM-64四種速率

支持終端和透?jìng)鲀煞N測試模型

支持OTN的BER測試，RTD測試，APS測試

支持OTU-1、OTU-1e、OTU-1f、OTU-2、OTU-2e、OTU-2f測試

支持進行線纜診斷和長度測試

支持進行光功率測量

遠端發現功能：自動偵測網絡上的其他TC722，TC601以太網測試儀

支持ping  trace route功能，支持FTP/HTTP測試

支持以太網OAM測試

支持報文過濾與抓包功能，容量可達512MB

可實現遠程控制

多種數據接口，支持LAN、USB、TF等

TC722 Plus萬兆以太網測試儀技術參數

 光接口技術參數

電接口技術參數

一般參數

標準接口

注：E1與DS1接口不同時配置功能

功能

1. RFC2544測試：

1. RFC2544測試支持遠端環回模式和雙機模式，在雙機模式下支持點到點的對稱的與非對稱的測試。RFC2544的測試幀結構支持VLAN/QinQ/MPLS標簽，測試速率可以設置為線路速率，測試結果界面如下圖所示，分為吞吐量、延遲、幀丟失、背靠背四列顯示，單次測試可實現7種幀長的測試，每種幀長的大小可用戶自定義。

1. BERT測試：

   BERT測試支持高達4層的誤碼率測試，支持VLAN/QinQ/MPLS標簽的幀結構，支持用戶自定義碼型或8種PRBS碼型的誤碼率測試，支持業務中斷時間測試功能。所有測試圖案均可封裝進以太網幀中，以驗證以太網絡的點到點特性。在BERT測試過程中可實時插入誤碼bit或FCS error，支持碼型翻轉功能，誤碼率測試的結果界面如下圖所示，通過點擊“插入”按鈕可以插入指定的誤碼bit數目或FCS error數目。

2. Y.1564測試

依據ITU-T Y.1564標準，進行網絡服務配置測試和服務性能測試，驗證網絡的設計是否能夠達到約定的SLA。支持10個可獨立配置的業務流，支持隨機幀長發包，每個流可獨立配置不同的IP地址、VLAN標簽、MPLS標簽、幀長、帶寬等內容，可實現0-CIR\CIR-EIR\過沖帶寬測試，以及幀延時、幀抖動、丟幀率、幀失序等，其結果界面如下圖所示。

1. 流量生成與監控功能

   可以生成10個信息流，每種信息流可獨立配置不同的MAC地址、IP地址、幀長及頭格式，支持恒速發包、突發發包、階梯發包、遞增發包等流量生成方式?？梢苑抡娑鄻I(yè)務測試環境，適用于三網融合的測試場景，可智能發現遠端設備并建立連接，使遠端設備自動進入環回狀態。方便點到點的QOS性能驗證。該測試還支持1588v2協議報文測試，其測試結果界面如下圖所示：

   支持的重要統計項目包含：CRC error幀、jabber 幀、runt幀、信號丟失告警、光功率測量、單播幀、多播幀、廣播幀、中止幀、暫停幀數量、幀延時、幀抖動、幀丟失、不同幀長范圍幀數量、符號錯等。

2. 環回功能

   多至4層的智能環回功能，其工作模式分為

   透明環回：所有數據流均被環回；

   二層環回：所有測試流交換MAC地址后環回；

   二層全單播環回：所有單播測試流交換MAC地址后環回；

   三層環回：所有測試流交換MAC地址和IP地址后環回；

   四層環回：所有測試流交換MAC地址、IP地址和Port端口后環回。



3. 穿透功能

   設備開啟穿透功能后，port1的接收?qǐng)?bào)文經port2發出，port2的接收?qǐng)?bào)文經port1發出，同時實現收發包數據和速率的統計，有利于對運營商、服務提供商的網絡和客戶網絡之間實時信息流的在線故障診斷。



4. SDH的BERT測試

   以PRBS碼型或固定序列碼型為有效負荷，支持c-12、c-3、c-4至vc-4的復接。支持STM-1、STM-4、STM-16、STM-64四種速率。可以模擬實際信道完成基本誤碼和告警的插入，可以作為接收端檢測信道誤碼。如圖所示為SDH的測試界面。

5. SDH的RTD測試

   環路時延測試，以獲取網絡環路時延，得到網絡QoS信息

6. SDH的APS測試

   自動保護倒換時間的直接測試，設備在各種倒換條件下的倒換功能檢查，能直接對SDH網絡的自動保護倒換(APS)及業務中斷時間進行測試。可以在ITU-T G.783線型網絡中模擬實際設備，可以對線型網絡設備中的K1、K2字節實時記錄和監測。APS測試界面如圖所示。

7. SDH的插入/丟棄指定支路測試

   支持對指定方式下的支路插入, 差錯插入：?jiǎn)蝹€(gè)、BER、Burst、交替、持續、幀；支持對指定方式下的支路丟棄測試

8. OTN的BERT測試

   按照ITU-T G.709幀結構對OTU-1、OTU-2、OTU-1E、OTU-2E、OTU-1F、OTU-2F光信號進行誤碼及FEC性能分析和測試。支持多種在線和停業務測試，并可以進行單個、差錯率、交替、持續、隨機的差錯插入，如圖所示為OTU-2測試配置界面。

9. OTN的RTD測試

   環路時延測試，以獲取網絡環路時延，得到網絡QoS信息



10. OTN的APS測試

    自動保護倒換時間的直接測試，設備在各種倒換條件下的倒換功能檢查，能直接對OTN網絡的自動保護倒換(APS)及業務中斷時間進行測試。
