品牌：DEVISER

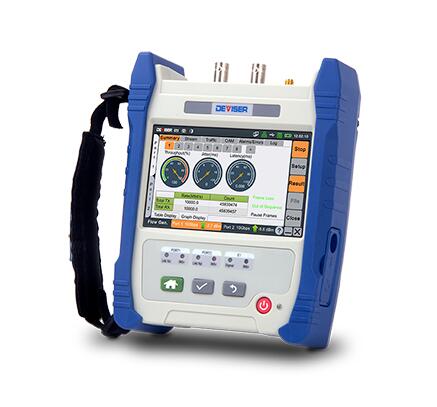

TC602千兆以太網與IPRAN測試儀簡介：
TC602千兆以太網與IPRAN測試儀可以支持到1G bps電信類以太網測試，TC602千兆以太網測試儀采用手持式設計, 是面向下一代高速城域和承載以太網測試儀。
TC602千兆以太網與IPRAN測試儀針對以太網網絡部署和綜合測試所設計。符合千兆以太網標準，可以提供以太網測試功能，可應用于IPRAN 測試，具有可靠、簡便、靈活等特點，是服務提供商滿足用戶服務等級協議（SLA）的高效測試工具。
TC602千兆以太網與IPRAN測試儀，可以廣泛應用于任何針對以太網的測試，包括服務運營商對于以太網的性能評估，城域以太網/移動回傳的安裝、激活、或者維護，點對點以太網接入服務的部署，以及實時信息流的在線故障診斷等。同時，可實現對IPRAN 業務測試功能。
TC602千兆以太網與IPRAN測試儀產品特點：
-
5寸觸摸屏，專業、快捷的用戶UI體驗
-
兩個1000Base-X SFP接口，兩個10/100/1000Base-T RJ45接口
-
支持雙端口同時進行不同的測試，互不干擾
-
提供10/100/1000M連通性驗證服務，自動識別10/100/1000Base-T網絡服務，接口可進行自協商和強制雙工模式設置，可進行流控響應設置
-
符合RFC 2544標準的吞吐量，時延，包抖動，幀丟失和背靠背測試, 可自定義設置8種幀長，測試結果可以以圖和表的呈現
-
支持對稱和非對稱的ITU-T Y.1564標準測試，支持業務配置測試和業務性能測試，支持多達10個業務，測試時間可按需設定，可定義30天的長時間性能測試
-
RFC 2544、Y.1564測試支持遠端環回模式和雙機模式切換功能，通過模式切換，操作簡單方便易用
-
支持長時間多流生成與監控，支持多達10個數據流，每個流均可進行源/目的MAC、源/目的IP、源/目的端口號、VLAN、MPLS、負載格式的設置，也可模擬成語音或視頻格式進行發送，支持持續、突發、遞增等方式的數據流發送模型
-
支持多數據流誤碼測試，每個流可分別進行誤碼個數和誤碼率的統計，并且支持每個流可分別進行誤碼錯誤插入
-
支持數據幀按照幀長、單播、多播、廣播進行統計
-
支持暫停幀/中斷幀的統計
-
支持VLAN MPLS等環境下高至L4層誤碼率測試
-
支持業務中斷次數、時間統計（包括大、小、平均、總和），并且可以記錄發生業務中斷的時間點和持續時間
-
支持穿通測試，監測線路中雙方向的傳輸速率統計（包括當前、平均、大、小速率），以及幀長分布統計
-
支持通過式抓包，抓包文件可導出到PC機，用Wireshark軟件打開進行詳細分析
-
支持3層VLAN的QinQ測試，
-
支持3層MPLS測試
-
支持IPv6協議，支持巨型幀
-
支持TCP協議幀的測試
-
支持雙端口同時環回測試，可選環回高層級為4層，不同的環回層級，可分別進行數據幀源和目的的MAC、IP、端口號的倒換后環回
-
支持進行線纜診斷，雙絞線線序和長度的測試
-
支持進行光功率測量
-
遠端發現功能：自動偵測網絡上的其他TC700/TC600系列測試儀
-
支持Ping測試，包括常規Ping和快速Ping，快速Ping大可進行接口線速率的流量發送，同時可統計Ping響應幀的接收速率
-
支持路由跟蹤測試，可獲取本地到遠端之間每個路由節點的時延
-
支持局域網掃描功能
-
支持HTTP測試，可進行網頁訪問
-
支持以太網OAM測試
-
可選實現遠程控制SCPI功能，實現遠程操作和二次開發
-
支持存儲測試結果為pdf、csv格式，文件存儲模式支持本地存儲、FTP服務器存儲、U盤存儲，pdf文件支持本地瀏覽。
-
支持各個測試項配置文件的U盤和FTP的導入與導出
-
支持VNC遠程圖形界面共享。
-
系統支持中英文雙語，具備屏幕截圖、觸屏軟鍵盤輸入、瀏覽器、定時關機與休眠等功能
-
支持信號指示功能，如信號指示燈、告警/錯誤指示燈等
-
齊全的用戶數據接口，支持LAN、USB
-
內置可充電鋰電池、外接交流供電并且節電觸發時間可設置
TC602千兆以太網與IPRAN測試儀應用：
-
網絡工程現場開通測試
-
服務運營商對以太網的性能評估，實現端到端的完整測試
-
PTN/IPRAN網絡配置與性能測試
-
局域、城域以太網施工、部署、維護
-
通信教學與科研
TC602千兆以太網與IPRAN測試儀技術規格
光接口技術參數
|
項目 |
參數 |
||
|
可用波長 |
850nm，1310nm和1550nm |
||
|
|
1000Base-SX |
1000Base-LX |
1000Base-ZX |
|
波長 |
850 |
1310 |
1550 |
|
Tx電平（dBm） |
-9 ~ -3 |
-9 ~ -3 |
0 ~ +5 |
|
Rx電平靈敏度（dBm） |
-20 |
-22 |
-22 |
|
傳輸距離 |
550m |
10 Km |
80 Km |
|
傳輸比特率（Gbit/s） |
1.25 |
||
|
接收比特率（Gbit/s） |
1.25 |
||
|
Tx工作波長范圍 |
830 ~ 860 |
1270 ~ 1360 |
1540 ~ 1570 |
|
頻率 |
±4.6 |
||
|
光功率（dB） |
±2 |
||
|
抖動合規性 |
IEEE802.3 |
||
|
以太網分類 |
IEEE802.3 |
||
|
連接器 |
LC |
||
|
收發器類型 |
SFP |
||
電接口技術參數
|
項目 |
性能參數 |
||
|
線序支持 |
自動或人工檢測直通/交叉線纜 |
||
|
|
10Base-T |
100Base-TX |
1000Base-T |
|
Tx比特率 |
10Mbit/s |
100Mbit/s |
1Gbit/s |
|
Tx（ppm） |
±4.6 |
±4.6 |
±4.6 |
|
Rx比特率 |
10Mbit/s |
100Mbit/s |
1Gbit/s |
|
Rx測量 |
±4.6 |
±4.6 |
±4.6 |
|
雙工模式 |
全雙工、自協商 |
全雙工、自協商 |
全雙工、自協商 |
|
抖動合規性 |
IEEE802.3 |
IEEE802.3 |
IEEE802.3 |
|
連接器 |
RJ-45 |
RJ-45 |
RJ-45 |
|
大距離 |
100 |
100 |
100 |
E1 接口 ( 僅 TC602E/TC602RE)
|
兩個 75Ω 非平衡 BNC 接口；一個 120Ω 平衡 RJ48 接口 |
|
|
速率和編碼 |
2.048 Mbps，HDB3 和 AMI |
|
支持標準 |
ITU-T G.703 |
|
一般規格 |
|
|
相對濕度 |
0%~95%（非冷凝） |
|
外設接口 |
USB，以太網口 |
|
電池工作時間 |
TC601+：約 7 小時；TC602 系列 : 約 4 小時 |
功能參數
|
項目 |
功能說明 |
|
RFC 2544 |
吞吐量、延時、包抖動、幀丟失、背靠背 |
|
Y.1564 |
業務配置測試、業務性能測試，多支持10個不同業務 |
|
BERT |
支持1-4層誤碼測試，支持插入誤碼、誤幀，PRBS、自定義碼型 |
|
流量生成與監控 |
多支持10個不同流的QoS測試及誤碼測試 |
|
智能環回 |
1-4層 |
|
穿通模式 |
在線監控，抓包 |
|
延時測試 |
環路延時 |
|
VLAN |
3層VLAN（Q-in-Q） |
|
MPLS |
3層MPLS |
|
OAM |
IEEE802.3 OAM |
|
IPv6 |
具備 |
|
在線幫助 |
具備 |
|
恢復出廠設置 |
具備 |
|
支持中文命名 |
具備 |
|
文件格式 |
PDF，CSV |
|
配置文件 |
保存?zhèn)€人專屬配置文件，可導入導出 |
|
屏幕截圖功能 |
具備 |
|
觸屏軟鍵盤輸入 |
具備 |
|
瀏覽器 |
具備 |
|
定時關機與休眠 |
具備 |
|
語言 |
中、英 |
一般參數
|
項目 |
功能與性能說明 |
|
尺寸（長×寬×高） |
整機：179×145×56(mm) |
|
重量 |
0.8kg |
|
操作溫度范圍 |
-10℃~+50℃ |
|
存儲溫度范圍 |
-20℃~+70℃ |
|
相對濕度 |
0%-95% 非凝結 |
|
電池壽命 |
約4小時 |
|
電池充電時間 |
從完全放電到完全充滿為5小時 |
TC602千兆以太網與IPRAN測試儀訂貨信息：
|
規格 |
|
TC601+ |
TC602 |
TC602E |
TC602RE |
|
測試標準 |
RFC 2544 |
● |
● |
● |
● |
|
|
Y.1564 |
● |
● |
● |
● |
|
|
EtherBERT |
● |
● |
● |
● |
|
|
IEEE 802.3ah OAM |
● |
● |
● |
● |
|
|
SyncE/IEEE 1588v2 |
× |
× |
× |
◎ |
|
|
PDH E1 |
× |
× |
● |
● |
|
測試分析功能 |
設備發現及智能環回 |
● |
● |
● |
● |
|
|
信息流的生成與檢測 |
● |
● |
● |
● |
|
|
流量分析和統計功能 |
● |
● |
● |
● |
|
|
穿通模式測試 |
× |
● |
● |
● |
|
|
告警檢測 |
● |
● |
● |
● |
|
|
支持外同步時鐘 |
× |
× |
× |
● |
|
應用功能 |
IPv6 支持 |
● |
● |
● |
● |
|
|
3 層 VLAN 支持 |
● |
● |
● |
● |
|
|
MPLS 支持 |
● |
● |
● |
● |
|
|
OAM 支持 |
● |
● |
● |
● |
|
|
線纜診斷 |
● |
● |
● |
● |
|
|
光功率測量 |
● |
● |
● |
● |
|
|
IP 工具 |
● |
● |
● |
● |
-
RFC2544測試：
RFC2544測試支持遠端環回模式和雙機模式，在雙機模式下支持點到點的對稱的與非對稱的測試。RFC2544的測試幀結構支持VLAN/QinQ/MPLS標簽，高測試速率可以設置為線路速率，測試結果界面如下圖所示，分為吞吐量、延遲、幀丟失、背靠背四列顯示，單次測試可多實現8種幀長的測試，每種幀長的大小可用戶自定義。
-
BERT測試：
BERT測試支持高達4層的誤碼率測試，支持VLAN/QinQ/MPLS標簽的幀結構，支持用戶自定義碼型或8種PRBS碼型的誤碼率測試，支持業務中斷時間測試功能。所有測試圖案均可封裝進以太網幀中，以驗證以太網絡的點到點特性。在BERT測試過程中可實時插入誤碼bit或FCS error，支持碼型翻轉功能，誤碼率測試的結果界面如下圖所示，通過點擊“插入”按鈕可以插入指定的誤碼bit數目或FCS error數目。
-
Y.1564測試
依據ITU-T Y.1564標準，進行網絡服務配置測試和服務性能測試，驗證網絡的設計是否能夠達到約定的SLA。支持10個可獨立配置的業務流，支持隨機幀長發包，每個流可獨立配置不同的IP地址、VLAN標簽、MPLS標簽、幀長、帶寬等內容，可實現0-CIR\CIR-EIR\過沖帶寬測試，以及幀延時、幀抖動、丟幀率、幀失序等，可以仿真多業務測試環境，適用于三網融合的測試場景，可智能發現遠端設備并建立連接，使遠端設備自動進入環回或雙機狀態。
-
流量生成與監控功能
多可以生成10個信息流，每種信息流可獨立配置不同的MAC地址、IP地址、幀長及頭格式，支持恒速發包、突發發包、階梯發包、遞增發包等流量生成方式。方便點到點的QOS性能驗證。支持的重要統計項目包含：CRC error幀、jabber 幀、runt幀、信號丟失告警、光功率測量、單播幀、多播幀、廣播幀、中止幀、暫停幀數量、幀延時、幀抖動、幀丟失、不同幀長范圍幀數量、符號錯等。
-
環回功能
多至4層的智能環回功能，其工作模式分為
透明環回：所有數據流均被環回；
二層環回：所有測試流交換MAC地址后環回；
二層全單播環回：所有單播測試流交換MAC地址后環回；
三層環回：所有測試流交換MAC地址和IP地址后環回；
四層環回：所有測試流交換MAC地址、IP地址和Port端口后環回。
-
穿通功能
設備開啟穿透功能后，port1的接收報文經port2發出，port2的接收報文經port1發出，同時實現收發包數據和速率的統計，有利于對運營商、服務提供商的網絡和客戶網絡之間實時信息流的在線故障診斷。同時支持在線抓包功能，抓包文件可導出到PC機，用Wireshark軟件打開進行詳細分析。
